آموزش کانفیگ سیسکو 2811 به عنوان گیت‌وی FXO برای ویپ

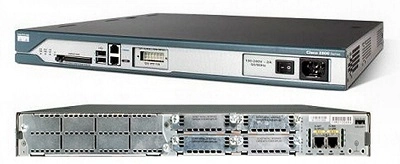

روتر سیسکو 2811 یکی از تجهیزات ویپ و شبکه است که می‌توان آن را به عنوان یک گیت‌وی FXO برای اتصال خطوط شهری به سیستم تلفنی ویپ ( روتر سیسکو در ویپ ) مانند ایزابل استفاده کرد. در این  مقاله تنظیمات اولیه روتر سیسکو و آموزش کانفیگ سیسکو 2811 ( کانفیگ سیسکو برای fxo) ارائه خواهد شد . همچنین مراحل کامل تبدیل این روتر به یک گیت‌وی FXO و اتصال سیسکو به ایزابل را همراه با دستورات لازم بررسی خواهیم کرد.

مزایای استفاده از سیسکو 2811 به عنوان گیت‌وی FXO

استفاده از روتر سیسکو 2811 به عنوان گیت‌وی FXO مزایای متعددی دارد:

• پایداری و امنیت بالا: روترهای سیسکو به دلیل معماری قدرتمند و قابلیت‌های امنیتی پیشرفته، نسبت به سایر گیت‌وی‌های FXO عملکرد مطمئن‌تری ارائه می‌دهند.
• مدیریت تماس‌های ورودی و خروجی: این روتر می‌تواند تماس‌های شهری را به سیستم تلفنی ویپ ارسال کرده و تماس‌های خروجی را نیز از طریق خطوط PSTN برقرار کند.
• سازگاری با ایزابل و سایر سیستم‌های ویپ: تنظیمات انعطاف‌پذیر این روتر امکان اتصال بدون مشکل به سیستم‌هایی مانند ایزابل، FreePBX و سایر پلتفرم‌های VoIP را فراهم می‌کند.
• امکان استفاده از چندین خط شهری: با افزودن ماژول‌های FXO می‌توان چندین خط تلفن را به شبکه ویپ متصل کرد و از امکانات آن بهره برد.
• کاهش هزینه‌های ارتباطی: این راهکار امکان استفاده از ترکیبی از خطوط شهری و ارتباطات اینترنتی را فراهم کرده و هزینه‌های تماس را کاهش می‌دهد. روتر سیسکو 2811 یکی از تجهیزات قدرتمند شبکه است که می‌توان آن را به عنوان یک گیت‌وی FXO برای اتصال خطوط شهری به سیستم تلفنی ویپ مانند ایزابل استفاده کرد. در این آموزش، مراحل کامل تبدیل این روتر به یک گیت‌وی FXO را همراه با دستورات لازم بررسی خواهیم کرد.

ماژول‌های مورد نیاز CISCO2811

روتر سیسکو 2811 از طریق ماژول‌های اختصاصی قادر به ارائه قابلیت‌های VoIP است. در اینجا دو ماژول مهم را بررسی می‌کنیم:

1. ماژول FXO (VIC-2FXO, VIC-4FXO): این ماژول برای اتصال خطوط تلفن شهری (PSTN) به روتر سیسکو استفاده می‌شود. نسخه VIC-2FXO دارای دو پورت و VIC-4FXO دارای چهار پورت است که هرکدام امکان دریافت تماس‌های ورودی از خطوط مخابراتی و ارسال آنها به سیستم ویپ را فراهم می‌کنند. این ماژول امکان دریافت Caller ID و همچنین کاهش اکو را نیز دارد.

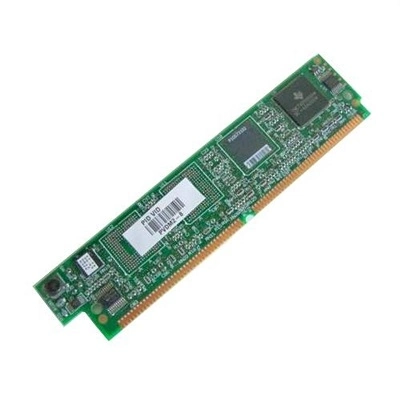

2. ماژول PVDM (Packet Voice DSP Module): این ماژول برای پردازش صوتی و کاهش تأخیر و بهبود کیفیت تماس‌های VoIP استفاده می‌شود. بدون وجود این ماژول، پردازش صوتی ممکن است دچار کندی شود. PVDM در ظرفیت‌های مختلفی ارائه شده و هرچه ظرفیت آن بیشتر باشد، تعداد تماس‌های همزمان بیشتری پشتیبانی خواهد شد. برای راه‌اندازی روتر سیسکو 2811 به عنوان گیت‌وی FXO، به تجهیزات زیر نیاز دارید:

• ماژول FXO (VIC-2FXO, VIC-4FXO): برای اتصال خطوط شهری به روتر.
• ماژول PVDM (Packet Voice DSP Module): برای پردازش صوتی و مدیریت تماس‌ها.
• روتر سیسکو 2811: که دارای اسلات‌های مناسب برای ماژول‌های ذکر شده باشد.
• سیستم تلفنی ویپ (مانند ایزابل یا FreePBX): برای مدیریت تماس‌ها و ارتباط با روتر سیسکو.

تنظیمات اولیه روتر سیسکو

برای راه اندازی روتر سیسکو 2811 ابتدا باید تنظیمات اولیه روتر سیسکو را انجام دهیم:

enable
configure terminal
hostname VoIP-Gateway
no ip domain-lookup

مرحله تنظیم پورت‌های FXO در آموزش کانفیگ سیسکو 2811

برای تعریف پورت‌های FXO از دستورات زیر استفاده می‌کنیم:

voice-port 0/1/0
 description FXO-Line1
 ring number 1
 connection plar opx 1001
 caller-id enable
exit

voice-port 0/1/1
 description FXO-Line2
 ring number 2
 connection plar opx 1002
 caller-id enable
exit

این تنظیمات شماره داخلی موردنظر را به هر خط شهری متصل می‌کند.

تعریف dial-peer برای ارتباط روتر سیسکو با ایزابل

dial-peer voice 1 voip
 destination-pattern 9T
 session target sip-server
 codec g711ulaw
 dtmf-relay rtp-nte
 no vad
exit

تعریف تنظیمات SIP برای ارتباط با ایزابل

sip-ua
 registrar dns:192.168.1.100
 sip-server dns:192.168.1.100

نکته: آدرس 192.168.1.100 باید با IP سرور ایزابل جایگزین شود.

اتصال سیسکو به ایزابل

پس از انجام تنظیمات در روتر، باید یک ترانک سیپ در ایزابل تعریف کنیم:

1. وارد بخش PBX > Trunks شوید.
2. یک SIP Trunk جدید بسازید و مقادیر زیر را تنظیم کنید:
   • Trunk Name: Cisco_FXO
   • Outbound CallerID: شماره تلفن خط شهری
   • Peer Details:

     host=192.168.1.1
     type=peer
     qualify=yes
     insecure=port,invite
     nat=no
     dtmfmode=rfc2833
     canreinvite=no
     disallow=all
     allow=ulaw


   • User Context: cisco
   • User Details:

     type=user
     context=from-trunk


3. تغییرات را ذخیره کرده و Apply Config بزنید.

تست و رفع اشکال در آموزش تنظیم روتر cisco

برای بررسی وضعیت تنظیمات در روتر سیسکو، از دستورات زیر استفاده کنید:

show voice port summary
show sip-ua status
show dial-peer voice summary

همچنین، در ایزابل از بخش Asterisk CLI دستورات زیر را اجرا کنید:

sip show peers
sip set debug on

سخن پایانی در آموزش کانفیگ روتر سیسکو 2811

با اجرای مراحل فوق، روتر سیسکو 2811 شما به عنوان یک گیت‌وی FXO برای اتصال خطوط شهری به سیستم تلفنی ویپ پیکربندی شده است. با انجام این تنظیمات، می‌توانید تماس‌های ورودی و خروجی را از طریق ایزابل مدیریت کنید و از قابلیت‌های ویپ بهره ببرید.
